امروزه طراحی پی ساختمان‌ها یکی از حساس‌ترین مراحل اولیه ساخت و ساز ساختمان می‌باشد.
اگر پی بر روی خاک نامناسب اجرا شود، هر مقداری که اجرا اصولی و درست باشد و یا حتی طراحی سازه نیز قوی و اصولی انجام شود باز هم پایداری کل ساختمان در خطر است و نمی‌توان روی آن ریسک کرد.
در واقع پی یک پل ارتباطی بین سازه و زمین می‌باشد و نقش خاک زیر پی مستقیما بر روی ظرفیت باربری ساختمان تاثیر دارد.
در این مقاله به توضیح دقیق تاثیرات شرایط خاک بر طراحی و اجرای پی ساختمان، بررسی انواع خاک، نحوه آزمایش خاک، انتخاب نوع پی، چالش‌های اجرایی و حتی راهکاریهای بهسازی خاک می‌پردازیم.
اهمیت مطالعه خاک پیش از شروع پروژه
در همه اصول‌هیا ساختمان سازی بیان گردیده است که هیچ مهندس سازه‌ای نباید فبل از مطمئن شدن از نتیجه قبولی مطالعات ژئوتکنیکی دست به طراحی پی بزند.
این مطالعات شامل موارد زیر است:
- آزمایش‌های میدانی: مانند آزمایش نفوذ استاندارد (SPT)، آزمایش مخروطی (CPT)، حفارس گمانه و برداشت نمونه
-
آزمایش‌های میدانی: مثل آزمایش نفوذ استاندارد (SPT)، آزمایش مخروطی (CPT)، حفاری گمانه و برداشت نمونه.
-
آزمایش‌های آزمایشگاهی: تعیین دانه‌بندی، حدود اتربرگ، میزان تراکم، ظرفیت باربری، چگالی خشک، مقاومت برشی و درصد رطوبت.
-
بررسی شرایط آب زیرزمینی: که به‌شدت بر نوع و عمق پی تأثیر می‌گذارد.
بدون داده‌های بالا، عمل پی ریزی کاملا همراه با ریست بوده و باعث می‌شود سازه همراه با پایداری خیلی کمی اجرا شود.
انواع خاک‌ها و تأثیر ویژگی‌های مکانیکی آن‌ها
خاک‌های دانه‌ای (شن و ماسه)
-
ظرفیت باربری بالا
-
زهکشی مناسب
-
پایداری خوب در برابر نیروهای جانبی
اما نکته منفی: در حضور آب زیرزمینی، ممکن است پدیده روانگرایی رخ دهد که خطرناک است.
خاک‌های رسی
-
حساس به تغییرات رطوبت
-
خاصیت انقباض و انبساط زیاد
-
ظرفیت باربری متغیر
البته خاک‌های رسی می‌توانند نشست‌های نامتقارن زیادی ایجاد کنند و لازم است با دقت ویژه بپی ویژه رای آن‌ها طراحی شود.
خاک‌های سیلتی
-
ظرفیت باربری پایین
-
حساس به ارتعاشات
-
احتمال نشست زیاد
در خاک‌های سیلتی معمولاً یا خاک باید بهسازی شود یا از پی‌های عمیق استفاده می‌کنند.
خاک‌های سنگی
-
مقاومت بسیار بالا
-
ظرفیت باربری عالی
-
نیاز به حفاری دقیق
پی روی سنگ اساساً مستحکم‌ترین نوع پی است و چالش اصلی فقط حفاری و اجرای دقیق است.
تیپ‌بندی خاک‌ها از دیدگاه زلزله و طراحی لرزه‌ای
طبق آیین‌نامه‌ها، خاک‌ها به چهار تیپ تقسیم می‌شوند:
-
تیپ ۱: سنگ سخت و مقاوم
-
تیپ ۲: خاک متراکم با مقاومت متوسط
-
تیپ ۳: خاک کم تراکم
-
تیپ ۴: خاک نرم و سست
هر چه تیپ خاک پایین‌تر باشد، طراحی لرزه‌ای سازه سخت‌تر و پیچیده‌تر می‌شود، چون خاک نرم تحت شتاب‌های زلزله‌ای بیشتر دچار تقویت حرکتی می‌شود.

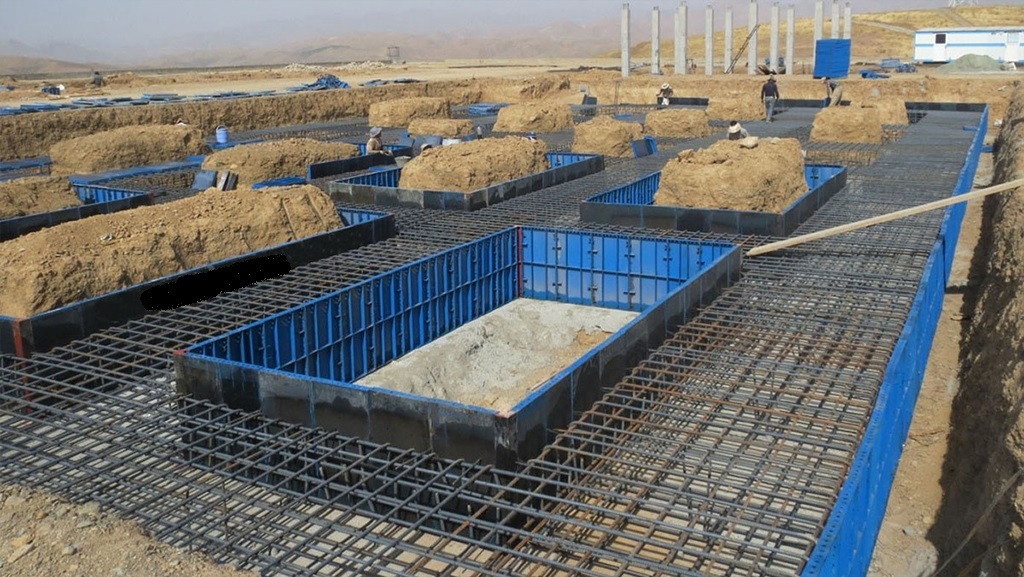

انواع پی و انتخاب بر اساس شرایط خاک
پی‌های سطحی
پی‌هایی که در عمق کم اجرا می‌شوند و و وزن سازه را روی مساحت وسیع‌تری پخش می‌کنند. مناسب خاک‌های مقاوم و کم‌عمق.
-
پی منفرد
-
پی نواری
-
پی گسترده
-
پی رادیه
پی‌های عمیق
برای خاک‌های ضعیف یا سازه‌های بسیار سنگین استفاده می‌شوند.
-
شمع‌ها (Pile)
-
دیوار دیافراگمی (Diaphragm Wall)
-
پی‌های صندوقه‌ای (Caisson)
در شرایطی که خاک سست است یا بارهای زیاد و شرایط لرزه‌ای وجود دارد، معمولاً پی‌های عمیق انتخاب می‌شوند.
عوامل مؤثر در طراحی دقیق پی
✅ ظرفیت باربری مجاز خاک
✅ نوع سازه و میزان بارهای وارد بر آن
✅ عمق لایه مقاوم خاک
✅ شرایط آب زیرزمینی
✅ نشست مجاز سازه
✅ ملاحظات اقتصادی و اجرایی
بهسازی و مقاوم‌سازی خاک
در بسیاری از پروژه‌ها، به جای اجرای پی‌های عمیق پرهزینه، از تکنیک‌های بهسازی خاک استفاده می‌شود:
-
تزریق دوغاب سیمان یا مواد شیمیایی برای افزایش چسبندگی خاک
-
تراکم دینامیکی با استفاده از ضربات سنگین برای افزایش تراکم خاک‌های دانه‌ای
-
جت گروتینگ (Jet Grouting) برای تقویت خاک‌های نرم
-
استفاده از ژئوسینتتیک‌ها و ژئوگریدها برای بهبود عملکرد مکانیکی خاک
چالش‌های اجرایی در طراحی و اجرای پی
✔ کنترل کیفیت بتن‌ریزی زیر سطح زمین
✔ مدیریت آب‌های زیرزمینی هنگام حفاری
✔ بررسی نشست‌های ناهمگون هنگام اجرا
✔ هماهنگی بین تیم طراحی، ژئوتکنیک و پیمانکار برای رفع مشکلات اجرایی
آینده طراحی پی: تکنولوژی‌های نوین

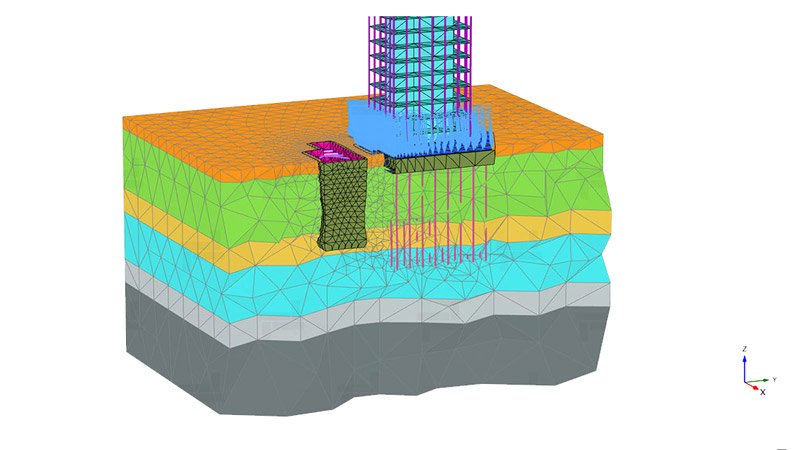

با پیشرفت روزافزون تکنولوژی مهندسان از روش‌های نوین مدل‌سازی عددی، نرم‌افزارهای پیشرفته مانند PLAXIS و GeoStudio و حتی هوش مصنوعی برای بهبود طراحی پی‌ها استفاده می‌کنند.
استفاده از فناوری‌های نوین باعث کاهش ریسک، افزایش دقت و صرفه جویین در هزینه‌ها می‌شود.
مطالعه موردی: اجرای پی در خاک رسی نرم
فرض کنید ساختمانی روی خاک رسی نرم ساخته می‌شود. مهندسین چه می‌کنند؟
- انجام آزمایش‌های ژئوتکنیکی برای تعیین ظرفیت باربری
- طراحی پی عمیق (مثلاً شمع) یا تقویت خاک با تزریق
- پیش‌بینی نشست‌ها و طراحی مناسب برای جبران
- نظارت دقیق حین اجرا برای جلوگیری از گسیختگی موضعی
نتیجه‌گیری نهایی
اگر بخواهیم فقط یک نکته مهم از این مقاله برداشت کنیم، این است:
طراحی پی بدون شناخت دقیق خاک، یعنی ساختن روی ریسک.
هر پروژه ساختمانی نیاز به داده‌های ژئوتکنیکی دقیق، تحلیل‌های پیشرفته و طراحی متناسب دارد. بدون این‌ها، حتی بهترین مهندس‌ها هم نمی‌توانند پایداری بلندمدت سازه را تضمین کنند.
